简介：双组份以云母氧化铁为颜料聚酯胺固化水性环氧漆

　　主要性能

　　１、通用型环氧中间漆，用于暴露在大气中的钢结构保护

　　２、安全，环保，特别适合于溶剂较为严格的场合

　　３、易于无气喷涂施工

　　４、可与传统溶剂型双组份涂料配套

　　颜色与光泽：浅灰

　　基本数据(20C)

　　比重：1.4±0.2千克/升

　　体积固体含量：52%±2%

　　挥发性有机物含量(VoC)：大10克/公斤(按1999/13/EC，SED标准)

　　推荐干膜厚度：80-100微米

　　理论涂布率：5.2㎡/升，100微米厚

　　表干时间：1.5小时

　　重涂间隔：小2小时

　　贮藏有效期(阴凉干燥处)：至少6个月

　　推荐底材：

　　钢板：喷砂处理达到ISO8501-1标准Sa25级，动力工具清理至ISO8501-1标准St2级或超高压水处理至SSPCWJ-2L级

　　状况与温度：施工和固化时底材温度高于10C并至少高于露 点温度3C混合体积比基料:固化剂=4.2:1

　　使用说明

　　１、涂料在使用前充分搅拌，使用机械搅拌确保混合彻底均匀

　　２、基料与固化剂混合后，温度需高于10℃，否则应添加适量的去离子水达到施工所需粘度

　　３、水应在组份混合后加，过多的水会导致抗流挂性降低与干燥减慢

　　熟化时间：无

　　混合后使用期 (20℃)：3小时

　　无气喷涂

　　１、推荐稀释剂：去离子水

　　２、稀释剂：0-10%，根据所需膜厚及施工条件

　　３、喷咀孔径：0.45-0.53毫米(0.018-0.021英寸)

　　４、喷出压力：14-25兆帕(约140-250大气压)

　　有气喷涂

　　推荐稀释剂：去离子水

　　稀释剂：0-10%，根据所需膜厚及施工条件

　　刷涂/辊涂

　　推荐稀释剂：去离子水

　　稀释剂：0-5%

　　注意：由于油漆触变性，用刷涂施工时可能会产生刷痕。刷涂适用于小面积，小角度部位的预涂装或修补。辊涂仅适用于小干膜厚度，且会留下痕迹。应使用环氧油漆专用辊筒。

　　工具清洗：自来水

　　安全防范：这是水性涂料，但仍必须避免吸入漆雾和挥发物，并尽量不使皮肤和眼睛暴露，避免接触到未干的油漆

　　理论涂布率：

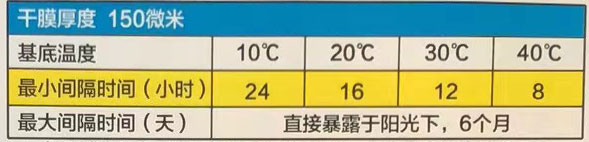

　　覆涂间隔时间表：

　　如果前涂层表面没有粉化和其它污染物，没有大覆涂时间控制。当前涂层直接暴露在阳光下或表面有污染物，建议表面打磨并作拉毛处理，确保覆涂层有良好的粘结。

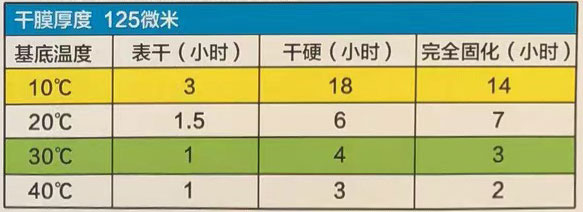

　　固化时间表：

　　贮存：

　　１、在固化初期，防止涂膜遇水颜色发生变化，必需采取相应的预防措施

　　２、必须按照国家规定贮存。贮存环境应干燥、阴凉、通风良好并避开热源和火源。包装容器必须保持密封。

　　责任范围：

　　１、本产品说明书所提供的信息，确信均为我们实验室检测所得精确数据，谨此供参考指导之用。我们的产品和相关信息是专为那些具备了必要知识和技能用户而提供的，故此他们作为产品的终端客户将负责判定我们的产品是否符合其预期用途。

　　２、我司通常无法控制所需涂装底材的质量或状态，以及会影响涂装施工和涂层使用的众多因素。据此,我司无义务对使用该产品或相关产品说明书所造成的损失、伤害或破坏承担责任(除非另书面协议 )。

　　３、在此提供的数据可能会依据实际使用经验和产品的后续改进而作更新。本产品说明书将取代和废止以前的旧版本。因此，用户在使用本产品前将有责任确认所用产品说明书为新版本。
